產品概述
MV6-12型戶內高壓交流真空斷路器（以下簡稱斷路器）是我們公司自主開發，擁有企業自有型號的系列產品可用在工礦企業、發電廠及變電站等作電氣設施的控制和保護之用，也可用于頻繁操作的場所具有很高的可靠性及機械壽命在斷路器的技術參數范圍內及正常使用條件下，其可滿足電網在正?；蚴鹿薁顟B(tài)下的各種操作，包括關合和開斷短路電路MV6系列斷路器在開關柜內的安裝形式，既可以是固定安裝，也可以做成帶底盤車的抽出式手車。
執行標準:GB1984-2003、IEC62271-100
型號含義
| 代號 | 項目 | 代號 | 項目 |
| ① | 企業代號：上海穆勒 | ⑤ | 操動機構代號 |
| ② | 真空斷路器 | ⑥ | 額定電流A |
| ③ | 設計代號 | ⑦ | 額定短路開斷電流kA |
| ④ | 額定電壓kV |
主要技術參數
| 序號 | 項目 | 單位 | 數值 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定短時工頻耐受電壓(Imin) | 42 | |||
| 3 | 額定雷電沖擊耐受電壓(峰值) | 75 | |||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 1250 1600 2000 2500 3150 4000 |
| 6 | 額定短路開斷電流 | kA | 25 | 31.5 | 40 |
| 7 | 額定短時耐受電流 | 25 | 31.5 | 40 | |
| 8 | 額定短路持續時間 | S | 4 | ||
| 9 | 額定峰值耐受電流 | kA | 63 | 80 | |
| 10 | 額定短路關合電流 | 63 | 80 | ||
| 11 | 二次回路工頻耐受電流(Imin) | V | 2000 | ||
| 12 | 額定單個/背對背電容器組開斷電流 | A | 630/400(40kA為800/400) | ||
| 13 | 額定電容器組關合涌流 | kA | 12.5(頻率不大于1000Hz) | ||
| 14 | 分閘時間(額定電壓) | ms | 20-50 | ||
| 15 | 合閘時間(額定電壓) | 35-70 | |||
| 16 | 機械壽命 | 次 | 20000 | ||
| 17 | 額定電流開斷次數(電壽命） | 20000 | |||
| 18 | 額定短路電流開斷次數 | 次 | 50(40kA為30） | ||
| 19 | 動、靜觸頭允許磨損累計厚度 | mm | 3 | ||
| 20 | 額定合閘操作電壓 | v | AC110/220 DC110/220 | ||
| 21 | 額定分閘操作電壓 | ||||
| 22 | 儲能電機額定電壓 | v | AC110/220 DC112/220 | ||
| 23 | 儲能電機額定功率 | w | 70(40kA≤3) | ||
| 24 | 儲能時間 | s | ≤15 | ||
| 25 | 觸頭開距 | mm | 11±1 | ||
| 26 | 超行程 | 3.5±0.5 | |||
| 27 | 觸頭事閘彈跳時間 | ms | ≤2(40kA≤3) | ||
| 28 | 三相分、合閘不同期性 | ≤2 | |||
| 29 | 平均分閘速度(觸頭分開~6mm) | m/s | 0.9-1.2 | ||
| 30 | 平均合閘速度(6mm~觸頭閉合) | 0.5-0.8 | |||
| 31 | 觸頭分閘反彈幅值 | mm | ≤3 | ||
| 32 | 主導電網路電阻 | μΩ | ≤50(630A)≤45(1250A)≤35(1600-2000A)≤25(2500A以上） | ||
| 33 | 觸頭合閘接觸壓力 | N | 2400±2000(25KA)3100±200(31.5KA)4250±250(40KA) | ||
| 34 | 額定操作順序 | 分析0.3s-合分-80s-合分 | |||

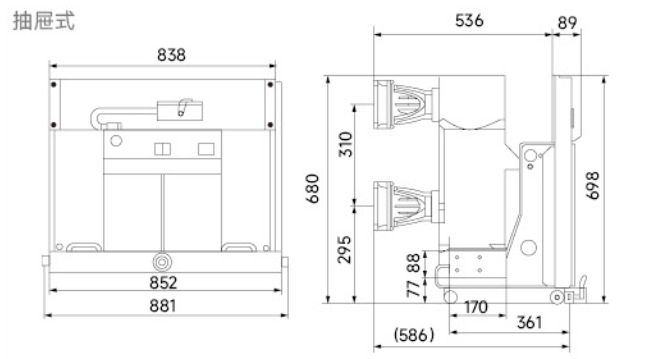

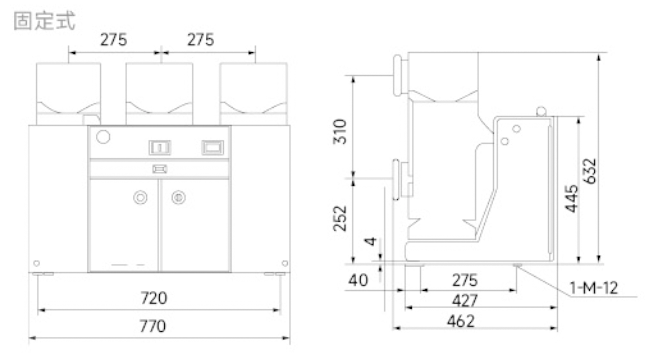

外形及安裝尺寸
| 額定電流(A) | 額定短路開斷電路器(KA) | 配合靜電觸頭尺寸 |
| 630 | 20、25、31.5 | Φ35 |
| 1250 | 20、25、31.5、40 | Φ49 |
| 1600 | 31.5、40 | Φ55 |
| 2000 | 31.5、40 | Φ79 |
| 2500 | 31.5、40 | |
| 3150 | 40 | Φ109 |
| 額定電流(A) | 額定短路開斷電路器(KA) |
| 630 | 20、25、31.5 |
| 1250 | 20、25、31.5、40 |
| 1600 | 31.5、40 |
| 2000 | 31.5、40 |
| 2500 | 31.5、40 |
| 3150 | 40 |
